Pregled proizvoda

Proizveden više{0}}hladnim valjanjem i kontinuiranim žarenjem u kontroliranoj-atmosferi vodika katodnog bakra-visoke čistoće. Mehaničko valjanje stvara gustu, jednoliku orijentaciju kristala s jednakom osi usklađenu sa smjerom kotrljanja, pružajući visoku otpornost na zamor savijanja za dinamičke fleksibilne tiskane krugove (FPC) i elektroničke međukonekcije s visokim-vibracijama.

70μm standardna RA bakrena folija
Standardna RA (valjana-žarena) bakrena folija debljine 70 μm proizvodi se opetovanim mehaničkim hladnim valjanjem i srednjim žarenjem.

vidi više Obratite nam se
50μm standardna RA bakrena folija
Industrijska-razmotana-žarena bakrena folija dizajnirana za dinamičke aplikacije savijanja, fleksibilne tiskane krugove i specijalizirane komponente za zaštitu.

vidi više Obratite nam se
35μm standardna RA bakrena folija
Standardna RA bakrena folija od 35 um tvrtke CIVEN Metal je valjani-žareni materijal izrađen za elektroničke komponente koje zahtijevaju visoku dinamičku fleksibilnost i ujednačenu debljinu.

vidi više Obratite nam se
18μm standardna RA bakrena folija
18um standardna RA (valjana-žarena) bakrena folija je hladno-valjana, termički-tretirana metalna podloga projektirana za dinamičko savijanje, visoko-frekventni prijenos signala i teška...

vidi više Obratite nam se

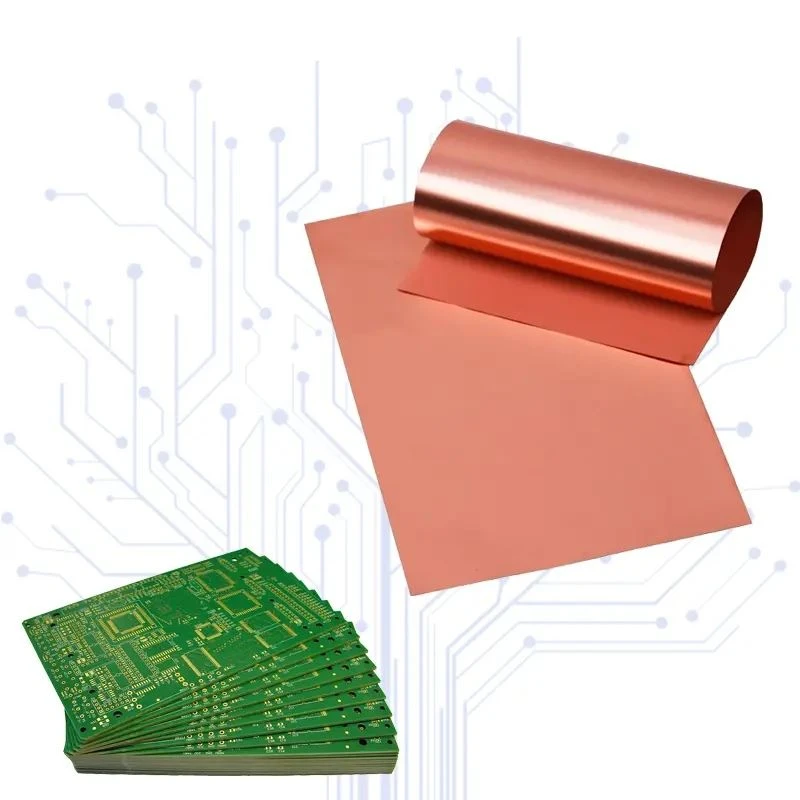

12μm standardna RA bakrena folija
12um standardno valjana-žarena (RA) bakrena folija proizvedena je preciznim hladnim valjanjem i srednjim žarenjem, dizajnirana za dinamičko savijanje i elektroničke aplikacije visoke-pouzdanosti.

vidi više Obratite nam se
9μm standardna RA bakrena folija
CIVEN METAL 9um standardno valjana-žarena (RA) bakrena folija je metalna podloga visoke-čistoće projektirana za dinamičke fleksibilne tiskane krugove (FPC) i međuspojeve visoke-gustoće.

vidi više Obratite nam se

Ključni materijal

Osnovni materijal:Electrolytic Tough Pitch (ETP) bakar (C11000 / Cu-ETP) ili bakar -bez kisika (OFE) (C10200 / C10100).

Čistoća bakra:>= 99.90% (ETP) or >= 99.99% (OFE).

Kontrola uključivanja:Vakuumsko indukcijsko taljenje i kontinuirano lijevanje ograničavaju tragove metalnih i plinovitih nečistoća (kisik<= 10 ppm for OFE grade) to prevent micro-void formation during high-temperature polymer laminations.

Izvedbene značajke

Otpornost na zamor savijanjem

Konfiguracija zrna jednakih osi ravnomjerno raspoređuje ponavljajuće mehaničko naprezanje, sprječavajući mikro-pukotine u zonama savijanja.

Prijenos s malim-gubicima

Precizno brušenje-valjaka postiže niske vrijednosti Rz, smanjujući gubitak signala visoke-skin{2}}efekta na najmanju moguću mjeru.

Konzistencija plastične deformacije

Stabilan rast kristala osigurava ravnomjerno istezanje tijekom utiskivanja i oblikovanja.

Prianjanje na vlaženje

Inline solvent degreasing and chemical passivation remove residual rolling lubricants, yielding a wetting tension of >= 38 mN/m za jetkanje i pouzdanost lijepljenja.

Tehničke specifikacije

Parametar	Standardni ETP stupanj	Razred -bez kisika (OFE).	Test Standard
Sadržaj bakra	>= 99.90%	>= 99.99%	ASTM B152 / JIS H3100
Električna vodljivost	>= 100% IACS	>= 101% IACS	ASTM B193
Gustoća	8,94 g/cm3	8,94 g/cm3	Arhimedova metoda
Hrapavost površine (Rz)	0,6 um - 1.5 um	0,4 um - 1.2 um	ISO 4287 / JIS B0601
Istezanje pri lomu	15% - 35% (prema temperamentu)	18% - 40% (po temperamentu)	IPC-TM-650 2.4.18
Vlačna čvrstoća	200 - 450 MPa (po temperaturi)	180 - 420 MPa (po temperaturi)	IPC-TM-650 2.4.18

Dostupna debljina i širina

Raspon debljine

9 um do 70 um

Standardne debljine

9 um, 12 um, 18 um, 35 um, 70 um

Raspon širine

10 mm do 620 mm (prorez prema specifikaciji)

Tolerancija debljine

+/- 1.0 um (for thickness < 18 um), +/- 5% (for thickness >= 18 um)

Unutarnji promjer jezgre (ID)

Precizne čelične ili papirnate jezgre od 76 mm (3 inča) i 152 mm (6 inča).

Površinske/Stanje/Mehanička svojstva

ćudi

Soft Annealed (O): High elongation (>30%), niska vlačna čvrstoća; primijenjen u duboko-crtanim oblicima i statičkim savitljivim krugovima.
Polu-tvrdo (H02): Uravnotežena vlačna čvrstoća i mogućnost oblikovanja; primijenjeno u općem FPC usmjeravanju.
Full-Hard (H04): Maximum tensile strength (>400 MPa); primijenjen u krutim-fleksibilnim prijelaznim zonama koje zahtijevaju krutost dimenzija.

Površinske obrade

Netretirano (obično): valjani završni sloj s anti{0}}pasivacijom.
Roughness-Enhanced (Nodular): Electro-deposited micro-nodules on one or both sides to increase peel strength (>8,0 N/cm) s poliimidnim (PI) ili PET filmovima.

Proizvodnja i kontrola kvalitete

Tijek proizvodnje
Kontinuirano lijevanje / vruće valjanje:Pretvorba bakrenih katoda visoke-čistoće u međužičane šipke ili ploče.

Više{0}}hladno valjanje:Tandem valjaonice s automatskom kontrolom debljine (AGC) smanjuju debljinu pod reguliranom napetosti.

Kontinuirano svijetlo žarenje:Peći sa zaštitnom atmosferom vodika-dušika eliminiraju oksidaciju i smanjuju unutarnja zaostala naprezanja.

Čišćenje i pasivizacija površine:Više{0}}stupanjsko ultrazvučno čišćenje uklanja zaostala ulja za valjanje, nakon čega slijedi kemijski pretvorbeni premaz protiv-tamnjenja.

Precizno rezanje:Rezanje žiletom ili smicanjem s kontroliranom visinom ruba.

Oprema za inspekciju i testiranje

Praćenje dimenzija

Laserski mikrometri i ugrađeni mjerači beta{0}}zraka za provjeru debljine i širine.

Mehanička ispitivanja

Univerzalni stroj za ispitivanje rastezanja koji provjerava rastezanje i granicu tečenja prema IPC-TM-650.

Detekcija kvarova

Automatizirani sustavi za optičku inspekciju (AOI) koji skeniraju glavne role u potrazi za rupicama, ogrebotinama i tragovima valjka.

Ispitivanje električnih svojstava

Mjerači vodljivosti vrtložnih struja.

Certifikati kvalitete

ISO 9001:2015 Sustav upravljanja kvalitetom
IATF 16949:2016 Sustav upravljanja kvalitetom automobila
Izvješća o sukladnosti RoHS i REACH isporučuju se po seriji.

Prijave

Fleksibilni tiskani krugovi (FPC)

Slojevi dinamičkog usmjeravanja u pametnim telefonima, automobilskim nadzornim pločama i medicinskim endoskopima.

Litij-ionske baterije

Strujne kolektorske folije za jezičke ćelija i fleksibilne spojeve sabirnica.

EMI zaštita

Slojevi uzemljenja u-telekomunikacijskom hardveru visoke gustoće.

Precizno žigosanje

Minijaturni elektronički konektori i namoti transformatora.

Prilagodba i OEM nabava

Prilagođeno rezanje

Tolerancije širine održavaju se unutar +/- 0.1 mm s oštrim rubovima ograničenim na < 5% debljine folije.

Podešavanje površinske pasivizacije

Prilagođena vremena uranjanja protiv{0}}potamnjenja i formule koje odgovaraju nizvodnim linijama za čišćenje otapalom ili kiselinom.

Program rola uzorka

Male{0}}probne role (10 kg do 50 kg) isporučuju se s potpunim izvješćima o ispitivanju materijala (MTR) za validaciju procesa.

Pakiranje i dostava

Struktura pakiranja

Ambalaža od visećeg drvenog sanduka. Folija je omotana u više{1}}slojne vakuumske vrećice s barijerom protiv vlage- sa silika gelom za sušenje, odvojene rubnim zaštitnicima kako bi se spriječilo drobljenje jezgre ili oštećenje vibracijama tijekom transporta.

Sljedivost

Svaka rola nosi jedinstvenu naljepnicu s crtičnim kodom povezanu s toplinskim brojem sirovine, šaržom valjanja i zapisnikom kontrole kvalitete.

Vrijeme isporuke

2 tjedna za standardne širine proreza na-lageru; 3 do 4 tjedna za prilagođene specifikacije temperamenta ili širine.

Zašto CIVEN Metal

Izravna kontrola mlina

-Unutarnja integracija od hladnog valjanja do žarenja i preciznog rezanja, osiguravajući dosljednost serije.

Strogi pragovi nedostataka

Kontrolirane granice za rubne pukotine, ostatke ulja i varijacije debljine izvan navedenih tolerancija.

Tehnička transparentnost

Sveobuhvatna izvješća o ispitivanju materijala (MTR) isporučuju se uz svaku pošiljku, potvrđujući točne mehaničke i kemijske vrijednosti.

FAQ

P: Koja je razlika između RA bakrene folije i ED bakrene folije?

O: RA folija se mehanički valja i žari, što rezultira kristalnom strukturom s jednakom osi koja pruža visoku fleksibilnost i otpornost na zamor savijanjem. ED folija se uzgaja iz kupelji za nanošenje na rotirajući bubanj, sa stupastom zrnastom strukturom prikladnom za visoko-strujno jetkanje, ali s nižim dinamičkim vijekom trajanja.

P: Koja je standardna duljina role za probne narudžbe?

O: Probne role se isporučuju u duljinama od 100 do 500 metara ili prema specifikacijama težine (10 kg do 50 kg), ovisno o traženoj debljini.

P: Kako se sprječava oksidacija tijekom međunarodnog pomorskog prijevoza?

O: Role su vakuumski-zapečaćene u teške-polietilenske vrećice koje sadrže papir za usporavanje korozije (VCI) i sredstva za sušenje u drvenim sanducima-bez fumigacije.

P: Može li CIVEN Metal pružiti prilagođenu vlačnu čvrstoću za specifične zahtjeve žigosanja?

O: Da. Podešavanjem omjera hladne -redukcije prije završnog žarenja, vrijednosti vlačne čvrstoće i istezanja podešavaju se unutar metalurških granica bakra.
