Visoko{0}}precizna RA bakrena folija
Projektiran za fleksibilnu elektroniku visoke-gustoće i visoko{1}}frekventni prijenos signala. Proizvedeno putem više-stupanjskog hladnog valjanja i precizne toplinske obrade kako bi se postigla ujednačena orijentacija zrna, vrhunska otpornost na zamor savijanjem i kontrolirani površinski profili.
-
![50μm visoka{1}}precizna RA bakrena folija]()
50μm visoka{1}}precizna RA bakrena folija50 μm valjana žarena (RA) bakrena folija proizvodi se za visoko-fleksibilne elektroničke sklopove i sustave za pohranu energije. Proizveden više{3}}hladnim valjanjem i kontroliranim-atmosferskim... -
![35μm visoka{1}}precizna RA bakrena folija]()
35μm visoka{1}}precizna RA bakrena folijaCIVEN Metalova 35μm valjana žarena (RA) bakrena folija dizajnirana je za elektroničke i električne primjene koje zahtijevaju mehaničku fleksibilnost i električnu vodljivost. -
![25μm visoka{1}}precizna RA bakrena folija]()
25μm visoka{1}}precizna RA bakrena folija25 um smotana-žarena bakrena folija projektirana za strujne krugove visoke-gustoće i dinamičke fleksibilne primjene. Obrađen hladnim valjanjem u više prolaza i žarenjem u kontroliranoj atmosferi,... -

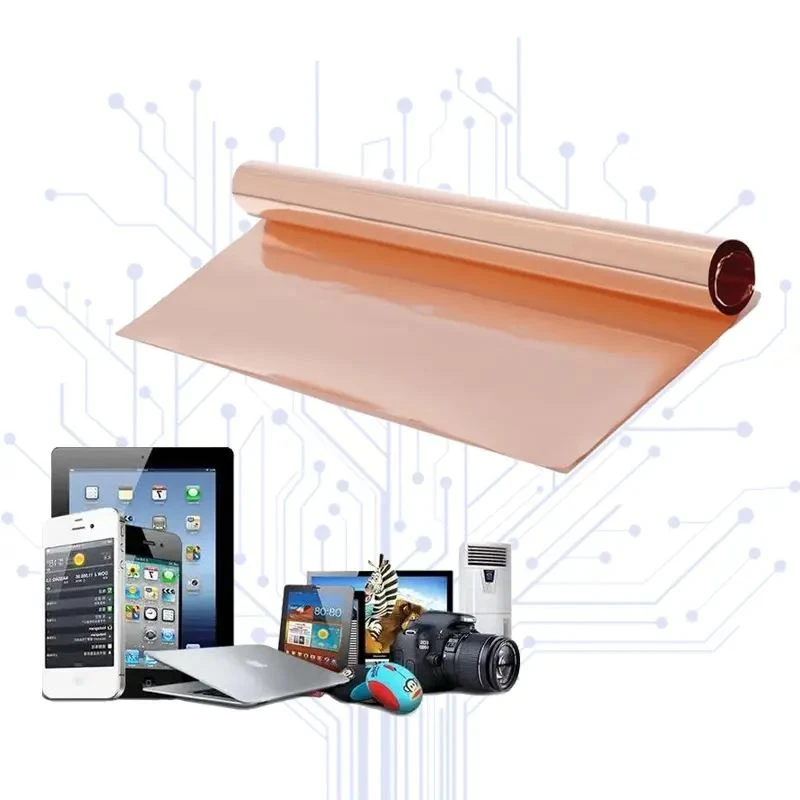

![18μm visoka{1}}precizna RA bakrena folija]()
18μm visoka{1}}precizna RA bakrena folijaCIVEN Metal 18um High-Precision RA bakrena folija proizvodi se više{2}}hladnim valjanjem i kontroliranim žarenjem u -atmosferi vodika. -
![12μm visoka{1}}precizna RA bakrena folija]()
12μm visoka{1}}precizna RA bakrena folijaCIVEN Metal 12um High{1}}Precision RA (Rolled{2}}Annealed) Bakrena folija je hladno-valjana, rekristalizirana metalna podloga projektirana za dinamičke primjene savitljivosti i visoko-frekventni... -
![9μm visoka{1}}precizna RA bakrena folija]()
9μm visoka{1}}precizna RA bakrena folijaVisoko-precizno valjana žarena (RA) bakrena folija CIVEN Metala od 9um proizvedena je više{2}}hladnim valjanjem na preciznim više{3}}visokim valjaonicama i kontroliranim žarenjem u -vodikovoj...
Valjana-žarena (RA) bakrena folija dizajnirana za dinamičko savijanje, male tolerancije debljine i nisko slabljenje signala. Proizvodnja počinje s katodnim bakrom visoke-čistoće, mehanički reduciranim kroz precizne klaster mlinove i rekristaliziranim u kontinuiranim linijama za žarenje u-atmosferi. Ovo pruža izotropna mehanička svojstva, glatke dvo-mat površine i dimenzionalnu stabilnost za napredno jetkanje i laminiranje.
Ključni materijal
Osnovni metal
Cu-ETP (C11000) i Cu-OF (C10200) bakar-bez kisika, minimalna čistoća 99,99%.
Kontrola nečistoća
Ukupne metalne nečistoće ograničene su na < 50 ppm kako bi se povećala električna vodljivost i spriječilo stvaranje mikro-šupljina tijekom laminacije na visokim-temperaturama.
Upravljanje uključivanjem
Dobiva se od kontinuirano lijevanih šipki obrađenih inline elektromagnetskim miješanjem i verifikacijom optičke emisijske spektrometrije (OES).
Izvedbene značajke
Otpornost na zamor savijanjem
Vrijednosti uzdužnog i poprečnog istezanja veće od 15% izdržavaju milijune dinamičkih ciklusa savijanja bez mikro-pukotina u nosivim uređajima i zglobnim modulima.
Hrapavost površine
Mehaničko valjanje i kemijska pasivizacija daju površine niskog profila (Rz < 1,2 um), potiskujući gubitak signala skin efekta iznad 10 GHz.
Ujednačenost debljine
Precizna kontrola mjerača održava varijacije poprečne-debljine mreže unutar +/- 3%, osiguravajući dosljednu kontrolu impedancije u više-slojnim FPC-ovima.
Anizotropija jetkanja
Fino{0}}zrnasta mikrostruktura omogućuje čiste, okomite profile nagrizanja za širine tragova i razmake do 25 um.
Tehničke specifikacije
|
Parametar |
Standardni stupanj (RA-H) |
Fleksibilni stupanj (RA-A) |
Visok-frekvencijski stupanj (RA-HF) |
Metoda ispitivanja |
|
Čistoća bakra |
>= 99.95% |
>= 99.99% |
>= 99.99% |
ICP-OES |
|
Električna vodljivost |
>= 100% IACS |
>= 98% IACS |
>= 101% IACS |
Vrtložna struja (ASTM B193) |
|
Gustoća |
8,94 g/cm3 |
8,94 g/cm3 |
8,94 g/cm3 |
Arhimedova metoda |
|
Hrapavost površine (Rz) |
1.0 - 1.8 hm |
0.6 - 1.2 hm |
< 0.8 um |
Stylus profilometar (ISO 4287) |
|
Istezanje pri lomu |
5% - 10% |
>= 25% |
15% - 20% |
Stroj za ispitivanje rastezanja (IPC-TM-650) |
Dostupna debljina i širina
Raspon debljine
9 um do 70 um
Standardni mjerači
12 um, 18 um, 25 um, 35 um
Raspon širine
10 mm do 620 mm
Unutarnji promjer jezgre (ID)
76 mm (3 inča) i 152 mm (6 inča)
ćudi
Žareno (O-temperature): Potpuno rekristalizirano za maksimalnu fleksibilnost i minimalno povratno opruženje.
Tvrdo / polu{0}}tvrdo (H/H2-temperature): Hladno obrađeno za strukturnu krutost i zadržavanje dimenzija u nepodržanim rasponima.
Mehanička matrica
Vlačna čvrstoća: 220 - 450 MPa (varira ovisno o stupnju temperiranja).
Granica razvlačenja (pomak od 0,2%): 120 - 380 MPa.
Površinska obrada: Anti{0}}sloj za pasiviranje usporava tamnjenje; dodatni tretman sredstvom za spajanje silanom povećava čvrstoću ljuštenja s filmovima od poliimida (PI) i polimera s tekućim kristalima (LCP).
Proizvodnja i kontrola kvalitete
Taljenje i lijevanje:Vakuumske indukcijske peći za taljenje proizvode bakrene ploče-bez kisika s gustom kristalnom strukturom.
Kotrljanje:Više-visoke Sendzimir valjaonice primjenjuju inkrementalna smanjenja na ciljane mjerne veličine bez pucanja rubova.
žarenje:Peći za žarenje u atmosferi vodika-dušika kontroliraju rast zrna, eliminiraju unutarnja naprezanja i sprječavaju površinsku oksidaciju.
Rezanje i obrezivanje rubova:Linije za rezanje žiletima i smicanjem s optičkim rubnim-vođenjem daju rubove-bez neravnina (< 5 um burr height).
Protokoli inspekcije:
Automatizirana optička inspekcija (AOI): Skenira 100% površine zavojnice radi rupa, udubljenja i inkluzija.
Univerzalno ispitivanje rastezanja i lasersko profiliranje debljine izvršeno po proizvodnoj seriji.
Certified Mill Test Reports (MTR) isporučuje se uz svaku pošiljku.
Prijave
Fleksibilni tiskani krugovi (FPC)
Dinamički dijelovi šarki u sklopivoj elektronici, prijenosnim računalima i kabelima za zaslone automobila.
5G telekomunikacije
Prijenosne-linije velike brzine, supstrati antena i komponente radara s faznom-mrežom za koje je potreban nizak gubitak unesenog sadržaja.
Litij-ionske baterije
Sakupljači struje za visoke{0}}ćelije vrećice i cilindrične baterije.
EMI zaštita
Vodljive trake, omoti kabela i ravnine za uzemljenje u zrakoplovnoj avionici.
Prilagodba i OEM nabava
Sastavi legura
Dopiranje elemenata u tragovima (npr. legure bakra-srebra) dostupno za povišenu temperaturnu stabilnost.
Precizno rezanje:
Tolerancije širine pooštrene su na +/- 0.1 mm za primjene uskih mikro-traka.
Liječenje priraslica
Prilagođeni kemijski vezni slojevi za specifična ljepila uključujući epoksi, akril i modificirani poliimid.
Sljedivost serije
Laser-urezane oznake jezgre i prilagođeno označavanje crtičnim kodom za ERP integraciju poduzeća.
Pakiranje i dostava
Struktura pakiranja
Viseći drveni sanduci obloženi -zaštitom od vlage-zapečaćenim vrećicama od folije i aktivnim sredstvima za sušenje.
Logistika
Zračni prijevoz tereta i prekooceanski kontejnerski transport s deklaracijama-o sigurnosti materijala bez opasnih materijala i drvenom ambalažom-bez fumigacije.
Vrijeme isporuke
Standardni artikli na zalihama isporučuju se u roku od 5 do 7 radnih dana; prilagođeni rasporedi rezanja i valjanja ispunjeni u roku od 3 do 4 tjedna.
Mogućnosti mlina
Izravna kontrola mlina
Vertikalna integracija od hladnog valjanja do rezanja jamči dosljednu genealogiju materijala kroz proizvodne serije.
Infrastruktura opreme
Visoko{0}}precizne Sendzimir glodalice i zatezne-nivelirajuće linije osiguravaju vrhunsku ravnost i nultu zaostalu uvijenost.
Inženjerska podrška
Izravan pristup metalurzima i inženjerima za primjenu materijala za odabir legure i rješavanje problema s laminacijom.
Sukladnost kvalitete
Proizvedeno prema sustavima upravljanja kvalitetom ISO 9001 i IATF 16949.
