Civen Metal Material (Shanghai) Co., Ltd. jedan je od vodećih proizvođača i dobavljača anti{2}}ra bakrene folije tretirane antioksidacijom u Kini. Dobrodošli da ovdje u našoj tvornici kupite izdržljivu anti{4}}ra bakrenu foliju tretiranu u Kini. Ako imate bilo kakav upit o suradnji, slobodno nam pošaljite e-mail.
Anti{0}}tretirana RA (valjana-žarena) bakrena folija metalna je podloga visoke-čistoće projektirana za dinamičke savitljive sklopove i laminaciju na visokim-temperaturama. CIVEN Metal nanosi zaštićeni anorganski pasivacijski sloj izravno na očišćenu bakrenu površinu odmah nakon završnog hladnog-valjanja i prolaza žarenja. Ovaj ultra-tanki (ispod 15 nm) zaštitni film sprječava stvaranje bakrenog oksida tijekom više-ciklusnog prešanja i skladištenja na visokim-temperaturama bez mijenjanja električne vodljivosti ili kinetike kemijskog nagrizanja.
Ključni materijal
Osnovni materijal:Cu-ETP (Electrolytic Tough Pitch) or Cu-DHP copper with a purity >= 99.90%.
Mikrostruktura:Potpuno prekristalizirana zrnata struktura s jednakom osi usmjerena duž smjera valjanja za otpornost na zamor pod cikličkim savijanjem.
Površinska obrada:Pasivirani krom-cink ili organski-anorganski hibridni zaštitni premaz (<= 15nm).
Kompatibilnost supstrata:Izravna laminacija s filmovima od poliimida (PI), polietilen tereftalata (PET) i polimera s tekućim kristalima (LCP) pomoću akrilnih, epoksidnih ili modificiranih silikonskih ljepila.
Izvedbene značajke

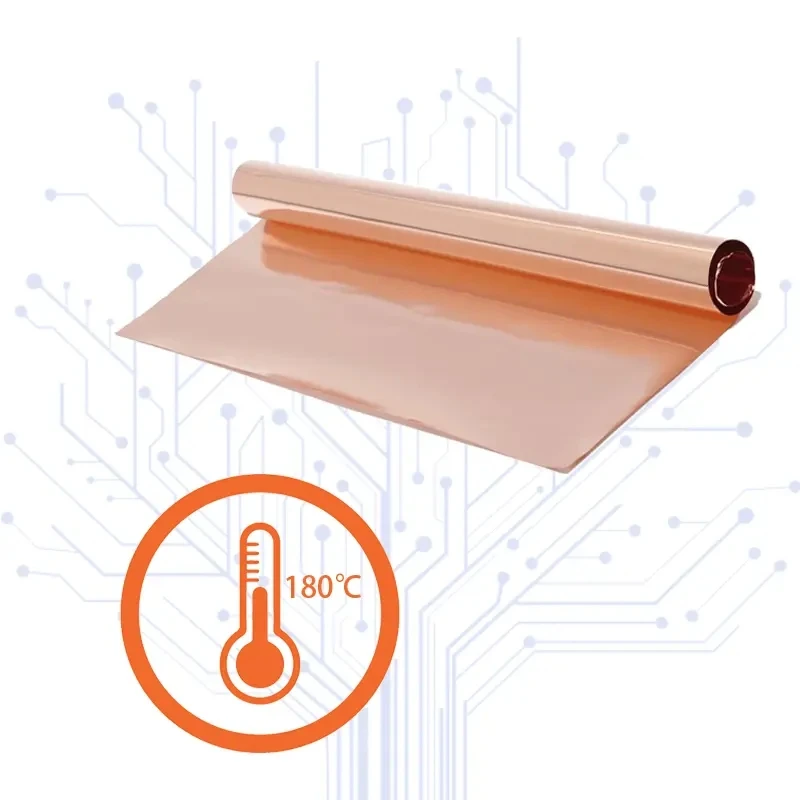

Otpornost na toplinsku oksidaciju: Izdrži 180 stupnjeva 120 minuta u atmosferskim uvjetima bez promjene boje, kamenca ili povećanja kontaktnog otpora.
Dinamička izdržljivost na savijanje: Preživi više od 150 000 MIT ciklusa savijanja na polumjeru savijanja od 0,8 mm prije loma uslijed zamora.
Stabilnost čvrstoće na guljenje: Maintains initial peel strength >= 0.8 N/mm na standardnim PI filmovima nakon 72 sata na 85 stupnjeva i 85% relativne vlažnosti prije jetkanja.
Ujednačenost jetkanja: Kontrolirana raspodjela granica zrna osigurava čiste definicije rubova linija bez potkopavanja do 20um geometrije linija/prostora (L/S) korištenjem alkalnog bakrenog klorida ili jetkanja željezovog klorida.
Električna vodljivost: Ukupni električni otpor ispod 1,724 x 10^-8 Ohm*m (100% IACS) na 20 stupnjeva.
Tehničke specifikacije
|
Parametar |
Raspon specifikacija |
Metoda ispitivanja / standard |
|
Nazivna debljina |
9um, 12um, 18um, 25um, 35um |
IPC-TM-650 2.2.18 |
|
Tolerancija debljine |
+/- 5% po širini mreže |
Mikrometar / mjerač beta-zraka |
|
Vlačna čvrstoća |
300 do 450 MPa (ovisno o temper-) |
IPC-TM-650 2.4.18.1 |
|
Istezanje pri lomu |
15% do 35% |
IPC-TM-650 2.4.18.1 |
|
Hrapavost površine (Rz) |
Mat strana: 0,8 do 1,5 um / Sjajna strana:<= 0.5 um |
ISO 4287 / JIS B0601 |
|
Snaga ljuštenja (u PI) |
>= 0.8 N/mm (kako-je primljeno) |
IPC-TM-650 2.4.8 |
|
Otpornost na oksidaciju |
Nema vizualne promjene boje na 180 stupnjeva / 2 sata |
Ispitivanje konvekcijske pećnice |
|
Standardna širina role |
100 mm do 620 mm (za proreze prema specifikaciji) |
Tolerancija mehaničkog proreza +/- 0.2 mm |
Proizvodnja i kontrola kvalitete
Upravljanje kvalitetom: Proizvedeno prema ISO 9001:2015 i IATF 16949 certificiranim sustavima kvalitete.
Hladno valjanje: Više{0}}fazni Z-prolazi mlina smanjuju bakrene katode visoke-čistoće na ciljnu debljinu s kontroliranim smanjenjem dimenzija po prolazu.
Kontrolirano atmosfersko žarenje: Kontinuirano žarenje niti u peći za zaštitu od vodika-dušika za smanjenje naprezanja i kontrolu veličine zrna.
Površinska pasivizacija: Inline elektrokemijska ili kemijska obrada taloženjem jednolikog anti{0}}oksidacijskog molekularnog sloja.
Rezanje i obrezivanje rubova: Precizno rezanje rotacijskim smicanjem eliminira neravnine i valovitost rubova.
Protokoli inspekcije:
Detekcija rupica: Kontinuirano optičko skeniranje po cijeloj duljini glavne zavojnice.
Mehanička ispitivanja: Provjera rastezanja i istezanja na vanjskim i unutarnjim zavojima svakog glavnog rola.
Sljedivost: Laserski-urezani ID-ovi serija na svakoj glavnoj roli povezani s potvrdama o ispitivanju sirovina (MTC).
Prijave
Fleksibilne tiskane ploče (FPC): Šarke za pametne telefone, moduli kamere i sklopivi OLED zasloni međusobno povezuju.
Snopovi automobilskih senzora: Upravljačke jedinice mjenjača ispod haube i krugovi satnih opruga upravljača.
5G telekomunikacijski moduli: Podloge za visoko{0}}frekventne antene koje zahtijevaju minimizirani gubitak unesenog sadržaja na rubovima vodiča.

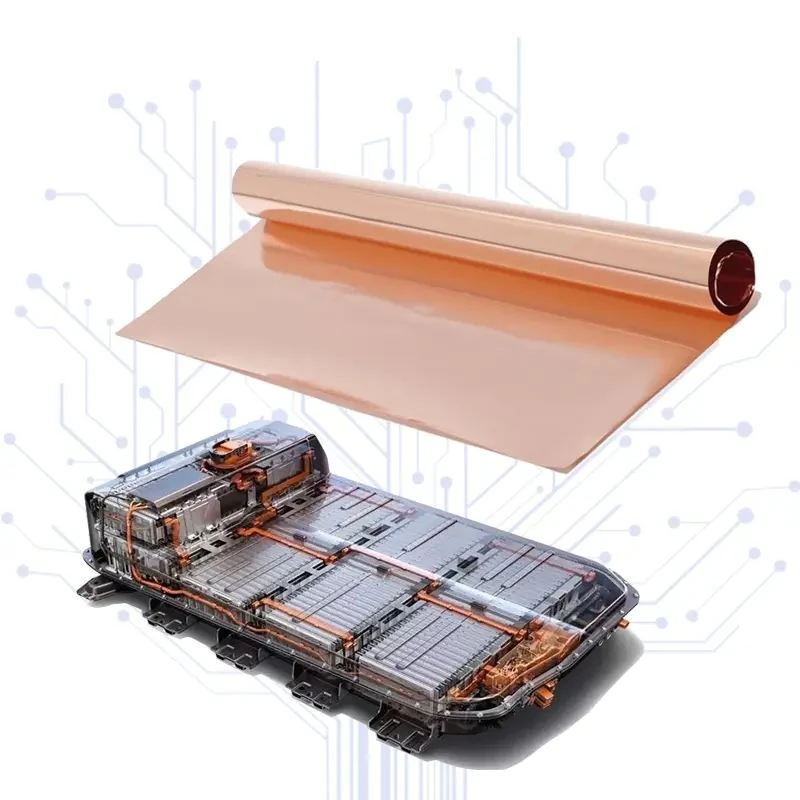

Kolektori struje litij-ionskih baterija: Zavarivanje jezičaka i folije za unutarnje prikupljanje struje koje zahtijevaju-životnu stabilnost prije premazivanja aktivnim materijalom.
Prilagodba i OEM nabava
Dimenzije: Prilagođene širine proreza od 20 mm do 620 mm, namotane na jezgre od 3 inča ili 6 inča s određenim vanjskim promjerima.
Površinska obrada: Podesiva debljina pasivizirajućeg filma prilagođena specifičnim nizvodnim kemijskim sastavima ljepila.
Mehanička svojstva: Prilagodljivi profili rastezanja i istezanja (mekani, polu-tvrdi, potpuno-tvrdi) usklađeni s linijama za utiskivanje, savijanje ili graviranje.
Pakiranje: Vakuum-zatvorene konfiguracije s anti-statičkim pročišćavanjem dušikom-.
Pakiranje i dostava
Unutarnje pakiranje: Suspendiran u vrećicama -zaštite od aluminijske folije koje sadrže silikagel sredstvo za sušenje u atmosferi dušika.
Amortizacija: Viseći drveni sanduci s-umetcima od pjene za teške uvjete rada kako bi se uklonilo gnječenje jezgre i oštećenje rubova.
Dokumentacija: Uključuje sigurnosno-tehničke listove (MSDS), potvrdu o analizi (CoA) i izvješća o usklađenosti s RoHS/REACH.
Zašto CIVEN Metal
Vertikalna integracija:-kućna kontrola nad valjanjem, žarenjem, pasiviranjem i preciznim rezanjem osiguravajući dosljednost od-do-serije.
Kontrolirana metalurgija: Izravan izvor katodnog bakra visoke-čistoće za uklanjanje mikroskopskih inkluzija koje ometaju kemijsko jetkanje.
Stabilnost procesa: Automatizirano unutarnje praćenje debljine anti{0}}oksidacijskog sloja za sprječavanje raslojavanja.
Globalna logistika: Izvozite infrastrukturu opskrbnog lanca koja opslužuje proizvođače tiskanih ploča diljem Sjeverne Amerike, Europe i Azije.
FAQ
